反击式破碎机

反击式破碎机

【进料粒度】: 300-700mm
【生产能力】:30-550t/h
【适应物料】:花岗岩、石灰石、混凝土、生石灰、石膏、熟石灰等。
【应用领域】: 广泛用于破碎各种软、中硬矿石,能够在初级破碎和二级破碎中进行粗碎、中碎、细碎。主要用于矿山、建筑、化工、水泥、冶金等行业。

获取优惠报价全国24小时销售热线:
0371-5589 5999

产品介绍

反击式破碎机是一种新型高效率的碎矿设备,其特点是体积小,构造简单,破碎比大(可达40) ,能耗少,生产能力大,产品粒度均匀,并有选择性的碎矿作用,是很有发展前途的设备。目前由于一些耐磨材料的出现,在一些金属选矿厂中已得到应用。

PF-I 型反击式破碎机系列反击式破碎机能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。

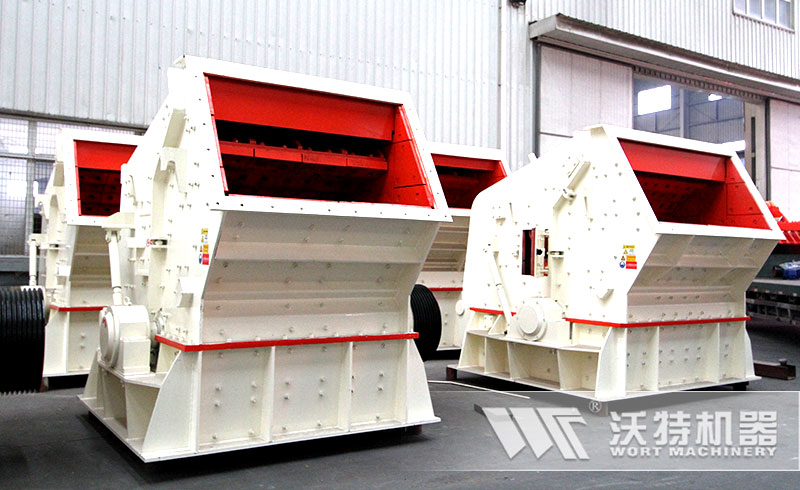

反击式玻碎机图片

反击式玻碎机图片

工作原理

石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备控制达到所要求的粒度。

反击破工作原理

产品特点

河南沃特生产的PF- II 型系列反击式破碎机,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点。

注:该系列反击式破碎机适用于硬岩破碎,其典型产品花岗岩出料粒度≤40mm占90%。

结构示意图

反击式破碎机结构简图

反击式破碎机主要由弹簧、拉杆、前反击架、后反击架、反击衬板、翻盖装置、主轴、反击衬板螺柱、板锤、转子架、衬板组成。

双转子反击式玻碎机机体,内装有两个平行排列的转子.两个转子并有一定的高度差。第一级转子的位t较高.与第二级转子两个转子的中心线联线的水平夹角约为12度。第一级为重型转子.用于粗碎;第二级转子的转速较快.能漪足最终产品的要求。一、二级转子都用螺栓固装着12块板锤分布成6排。板锤用高锰钢铸造。转子固装在主轴七.两端用滚动轴承支承在下机体上两转子分别由两台电动机连接液力联轴器.经三角皮带传动.作同方向高速回转。采用液力联轴器既可降低起动负荷,减小电动机容t又可起到保护作用。

反击式破碎机配件

第一反击板和第二反击板还有分腔反击板都是一端铰接而另一端有门节螺栓。板睡等零件脚损后造成间隙加大或由于产品拉度的要求需调整间陈时,都是通过润整调节裸拴来调整反击板和板锤的间陈的。为了充分利用物料排出时的动能.消除个别大块物料的排出.确保产品村度的质里指标,在第二级转子卸料端有均整算板和固定反击板。所有井板和反击板都用高锰钢制造。

河南沃特反击式破碎机厂家

河南沃特反击式破碎机厂家

河南沃特矿山机械有限公司位于河南省会郑州。是一家大型反击破生产厂家,生产的反击破具有颗粒形状好;结构紧凑、机器刚性强、转子具有大的转动惯量;高铬板锤,抗冲击、抗磨损、破碎力大综合效益高等优点。该系列反击破销往30多个国家和地区。受到客户一致好评,其反击破碎机价格合理。欢迎新老客户来厂参观选购。

郑州反击破碎机价格咨询电话:0371-55895999。

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 12 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-66 15 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 17.7 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 100-180 6P   132 22.4 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 130-250 6P   200 27 3180×2720×2620
PF-1320 Φ1300×2000 993×2000 500 165-320 6P   250 34 3220×3100×2620
PF-1520 Φ1500×2000 830×2040 700 300-550 4P   315-400 50.6 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 600-800 630-710 83.21 4400×3866×4009

河南反击式破碎机厂家地址:中国-河南-郑州-高新技术产业开发区-檀香路-8号。

郑州反击式破碎机价格咨询:0371-55895999。
