弹簧圆锥破碎机的技术要求

同复摆颚式破碎机、立式复合破碎机一样，在生产制造弹簧圆锥破碎机时，也需要遵循一定的技术要求。下文来详细说明弹簧圆锥破碎机的技术要求。

（1）一般要求

①破碎机应符合本标准的规定，并按规定程序批准的图样及技术文件制造。

②同型号破碎机的易损件应具有互换性。

（2）主要零件的技术要求

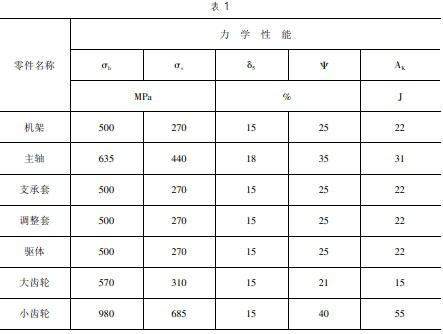

①破碎机下列零件应采用不低于表1规定的力学性能的材料制造。

②主轴应进行超声波探伤检查并符合JB/T 5000.15—1998中IV级的规定，当采用其他方法探伤时，应符合相应标准的规定。

③机架等主要焊接结构件中尺寸公差、角度公差应符合JB/T 5000.15—1998中IV级的规定，形位公差应符合F级的规定。一般要求的焊接结构件的尺寸公差、角度公差应符合JB/T 5000.3—1998中C级的规定，形位公差应符合G级的规定。

（3）装配要求

①破碎机各运动部位和液压调整及锁紧装置应动作灵活，液压系统应无渗漏现象。

②破碎机传动轴的轴向游动间隙为0.8mm~1.6mm。

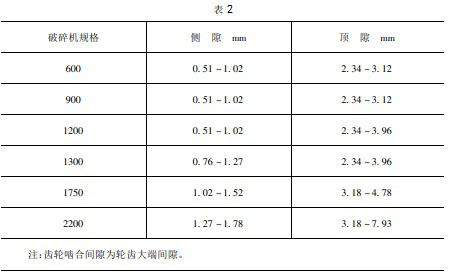

③破碎机圆锥齿轮啮合间隙应符合表2的规定。

④破碎机碗形轴承架装配后，其下端面与偏心套上面的间隙应符合表3的规定。

⑤破碎机装配后，当排矿口调到小尺寸时，破碎壁与轧臼壁在整个圆周的排矿间隙偏差：标准型破碎机不大于排矿口尺寸的25%；短头型破碎机不大于排矿口尺寸的20%。

（4）空负荷试车要求

①破碎机装配后应在制造厂采用相同工作转速的电动机和性能相似的润滑站连续进行不少于2h的空负荷试车。

②破碎圆锥自转速不应大于15r/min。

③圆锥齿轮不许出现周期性噪声。

④供油压力应在0.04MPa~0.1MPa的范围内，回油油温不得超过50摄氏度。

（5）负荷试车要求

①连续运行72h。

②供油压力应在0.04MPa~0.1MPa的范围内，回油油温不得超过60摄氏度。

（6）安全卫生要求

①破碎机应具有电气保护装置及其辅助设备的联锁系统。

②破碎机弹簧过载保护装置应安全可靠。

③在破碎机明显位置应固定安全操作标牌。

④破碎机空载运行时的噪声声压级不应超过90dB（A）。

（7）破碎机成套供应范围

破碎机成套供应范围包括：主机、电动机及低压控制设备、润滑站、液压站及专用工具。
