【进料粒度】:65-300mm
【生产能力】:12-1000t/h
【应用物料】:铁矿石、铜矿石、钢渣、鹅卵石、石英、花岗岩、玄武岩、辉绿岩等中硬、特硬物料。
【应用领域】:广泛用于冶金、建筑、水电、交通、化工、建材工业中,适合破碎坚硬、中等硬度以上的各种矿石和岩石。

全国24小时销售热线0371-5589 5999

圆锥破碎机介绍

圆锥破碎机简称圆锥破,广泛应用于砂石料场、混凝土制砂、干粉砂浆、建筑垃圾、机制砂、电厂脱硫等行业中,用于破碎中等和中等以上硬度(350兆帕以下)的各种矿石和岩石,如方解石、石灰石、花岗岩、河卵石、白云石、青石、玻璃、水泥熟料、铁矿石等。

圆锥破碎机物料及应用范围

圆锥破碎机图片

圆锥破碎机分为:单缸液压圆锥破碎机、多缸液压圆锥破碎机、全液压圆锥破碎机、复合式圆锥破碎机(西蒙斯圆锥破碎机)、弹簧圆锥破碎机。

单缸液压圆锥破碎机

多缸液压圆锥破碎机

全液压圆锥破碎机---客户参观车间

西蒙斯圆锥破碎机

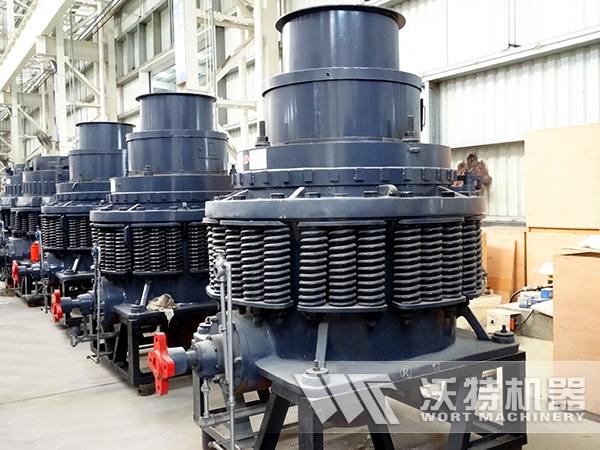

弹簧圆锥破碎机

圆锥破碎机结构组成

圆锥破碎机主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。

圆锥破碎机结构

圆锥破碎机工作原理

圆锥破碎机与颚式破碎机类似,采取挤压式破碎方式。圆锥破碎机工作时,破碎机的水平轴由电机通过三角皮带和皮带轮来驱动,水平轴通过大、小齿轮带动偏心套旋转,破碎机圆锥轴在偏心套的作用下产生偏心距做旋摆运动,使得破碎壁表面时而靠近定锥表面,时而远离定锥表面,从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。

圆锥破碎机原理图

圆锥破碎机原理图

圆锥破碎机现场图


圆锥破碎机现场图

圆锥破碎机现场作业实拍图

圆锥破碎机售后图

沃特厂家到现场为用户负责圆锥破安装作业

圆锥破碎机价格

圆锥破碎机市场上生产制造厂家也有不少,但是作为大型工厂直销型的沃特机器,不管是从设备质量上、售后服务上尽心尽力为用户服务,所生产的圆锥破碎机质量过硬,价格也是出厂价,没有额外费用,具体可了解可在线留言获取优惠报价!

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

温馨提示:本网站的产品图片以及型号、规格参数等仅供参考,如果您有其他需求,可以在线留言,我们将为您定制专属你的产品。
