雷蒙磨的结构及工艺系统介绍

物料在两个滚压的滚压面之间或在滚压着的研磨体（球、辊）和一个轨道（平面、球、盘）之间受到压力而粉磨的设备称为辊磨机，有时也被称为离心式磨机。辊磨机的种类有很多，如盘磨、环磨、辊磨、雷蒙磨、摆式辊磨等，本文主要介绍雷蒙磨的结构和工艺系统。

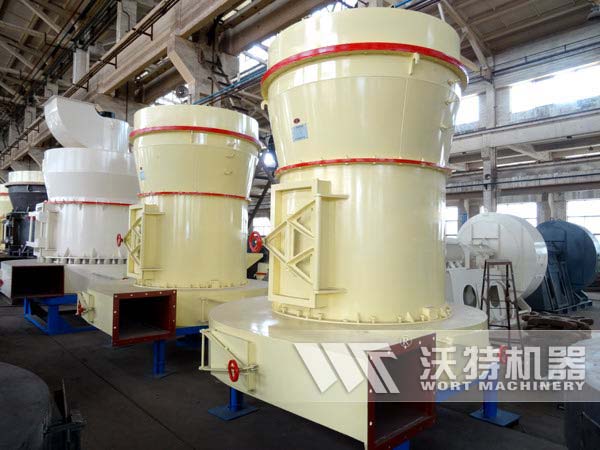

雷蒙磨，又被称为悬辊式磨机，具有性能稳定、操作方便、能耗较低、产品细度可调等优点。因而广泛用于煤、石英、滑石、石墨、重钙和化工原料等物料的细磨。

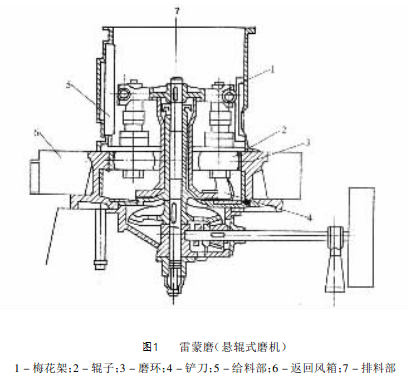

雷蒙磨的结构如下图1所示。辊子由轴安装在梅花架上，梅花架在传动装置带动下转动，磨环是固定不动的，物料由机体侧部通过给料机给入机内，在辊子和磨环之间受到磨碎作用而粉碎，气流从磨环下部以切线方向吹入，经过辊子同圆盘之间的磨矿区，与粉尘一起进入磨机上部风力分级机。梅花架上悬有3~5个辊子，绕机体中心轴线公转。由于公转产生的离心力，辊子向磨环压紧并像在其上滚动。给入磨机内的物料由铲刀铲起并扬到辊子与磨环之间磨碎。

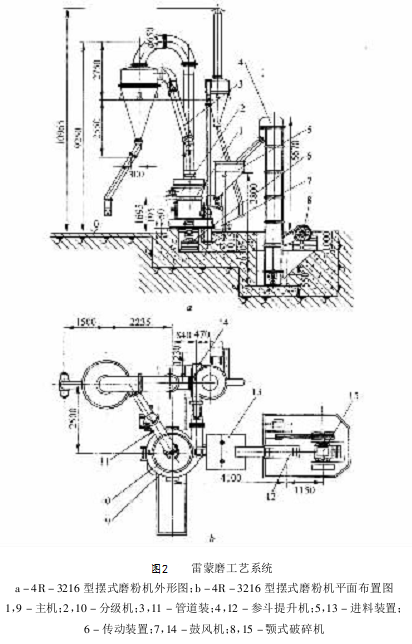

雷蒙磨的工艺系统如下图2所示。物料由颚式破碎机粗碎后，给入斗式提升机，然后落入给料斗，通过电磁振动给料机给入雷蒙磨磨环下部沿切线方向给入，扬起被磨细物料，经过设置在磨机内的分级机（或选粉机）分级，粗粒落下再磨，细粒通过旋风收集器收集成为产品。对于这个系统可以送入热风，雷蒙磨可以作为磨细与干燥联合使用，给料水分可达10%~12%，而产品的水分接近于零。
