直线振动筛

直线振动筛

直线振动筛

免费咨询

【进料粒度】: ≤200-≤300mm
【生产能力】:10-600t/h
【应用范围】:矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。
【设备简介】:河南沃特生产的直线振动筛(直线筛)系新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

全国24小时销售热线0371-5589 5999

直线振动筛介绍

直线振动筛是一款新型的筛分设备,具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

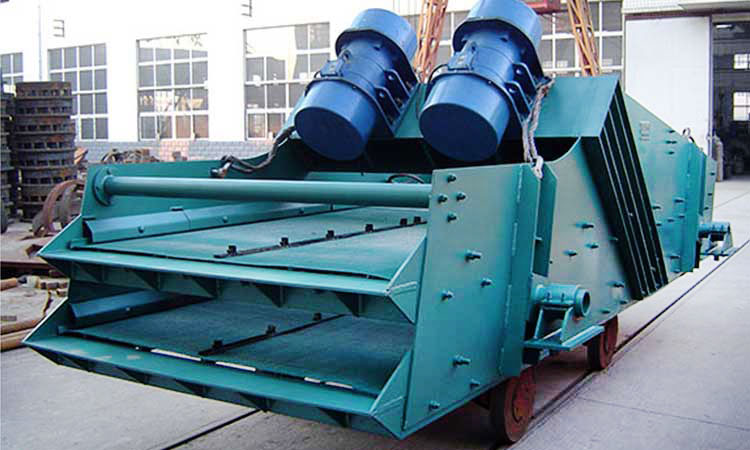

直线振动筛

直线振动筛工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其直线振动筛偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此直线振动筛的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在直线振动筛筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目,可筛分出7种不同粒度的物料。

ZSG系列直线振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使振动筛上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。

直线振动筛结构示意

直线振动筛结构简图

本振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

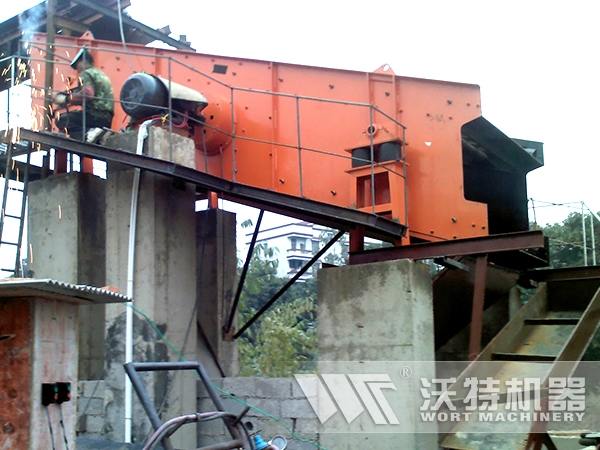

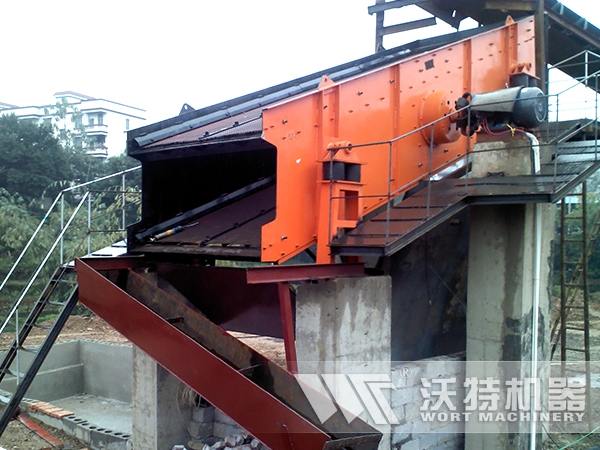

直线振动筛现场图

直线振动筛安装现场

直线振动筛现场

直线振动筛工作现场图

河南沃特直线振动筛生产厂家

河南沃特矿山机械有限公司是一家大型振动筛、直线振动筛生产厂家,生产的振动筛具有具有机构简单、坚固耐用、噪声低、安装、维修方便等特点,且设备已走向国外市场,并受到国外用户的一致好评,而且我们给出的直线振动筛价格合理。欢迎新老客户来厂参观选购。

厂家地址:河南省郑州市高新区红松路253号

咨询电话:0371-55895999

技术参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326

温馨提示:本网站的产品图片以及型号、规格参数等仅供参考,如果您有其他需求,可以在线留言,我们将为您定制专属你的产品。

咨询电话:0371-5589 5999
