制砂机

制砂机

【进料粒度】: 35-60mm
【生产能力】:12-360t/h
【适应物料】: 适宜骨料整形、人工制砂及高等级公路骨料生产、铁矿石、铜矿石、水泥、萤石、石灰石、钢渣等。
【应用领域】: 工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

获取优惠报价

制砂机简介

制沙机是我公司引进美国巴马克公司著名的“石打石”原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际领先水平的高效制沙设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。制砂机对建筑用砂、筑路用砂石、河卵石制沙等优为适宜。

制砂机车间

制砂机工作原理

制砂设备工作时:物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长制砂机磨损时间。制砂机内部巧妙的气流自循环,消除了粉尘污染。

制砂机

制沙机特点

1) 该机是九十年代开发的新型中、细碎石设备,也是目前世界上广泛用于替代锥碎机、对辊机、球磨机的机型。

2) 结构新颖、独特、运转平稳。

3) 能量消耗小、产量高、破碎比大。

4) 设备体积小、操作简便、安装和维修方便。

5) 具有整形功能、产品呈立方状、堆积密度大。

6) 生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

7) 少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。

制砂机

结构示意

制砂机结构简图

HX制砂机的结构由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。主轴总成制砂机主轴总成安装在底座上,用于传递电念头经过三角皮带传来的动力支撑旋转运动。制砂机主轴总成由轴承座、主轴、轴承等组成。

制砂生产线流程及解决方案

制砂生产线流程图

制沙生产线通常由振动给料机、颚式破碎机、直通冲击式破碎机(制砂机)、振动筛、洗砂机、胶带输送机、集中电控等设备组成,设计产量一般为50-500T/H,我公司经历数年的开发研究,将具有国际先进水准的直通制砂机与公司其他系列产品相配套,设计出全套的制砂生产线,处于行业的领先地位。

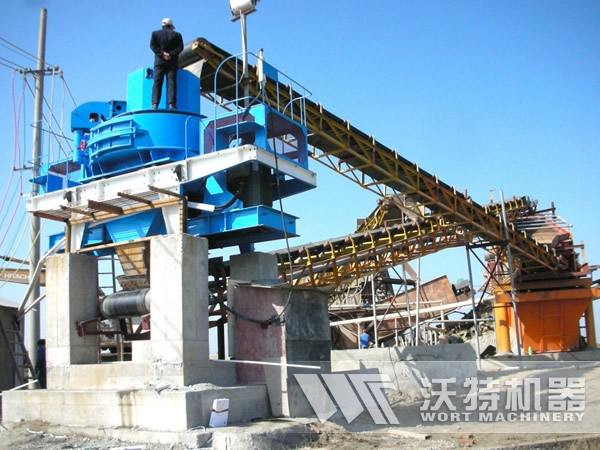

制沙生产线现场

石料由振动给料机均匀的送到颚式破碎机进行粗破,粗破后的物料送进细颚式破碎机进行再次破碎,破碎后的物料由胶带输送机送进振动筛进行筛分,满足制砂机进料颗度的石子进制砂机进行制砂, 不满足要求的返回细颚式破碎机重新破碎,从制砂机出来的料物,返回到振动筛从新进行筛分,筛分出的满主要求的砂子,进入洗砂机清洗,清洗后由成品输送带输送即为成品,不满主要求的砂石混合物料,送入制砂机进行再次破碎,本生产线最终形成2断闭路循环,根据用户的需要还可以进行多种配置。

红星提供全套制砂生产设备,欢迎来厂来电咨询考察。

河卵石制沙机厂址:河南省郑州市高新区檀香路8号。

制砂机价格咨询热线:0371-67772626。

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600
HX-10 60 150-180 1000-1700 100-160 4600×2350×3450 17300
