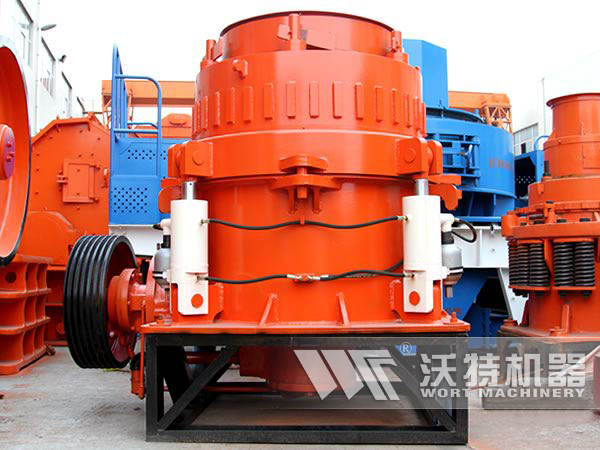

GP系列圆锥破碎机

GP系列圆锥破碎机,就是诺德伯格系列底部单缸液压圆锥破碎机。为了充分发挥破碎机的工作能力,并对破碎机进行技术改进,有必要对破碎机的结构特点进行介绍和分析。

GP系列液压圆锥机,分中碎型与细碎型两大类,各有若干规格产品,从而构成了一个产品系列,以满足不同用户的要求。中碎型与细碎型的结构区别主要在于破碎腔的形状与长度的不同,所以主机外形也有所区别。中碎型的破碎腔形状与细碎型的比较,呈较陡直的倒锥形,物料更易进入与排出。

单缸液压圆锥破碎机

破碎机的齿轮传动有两个特点:

1、大锥齿轮位于小锥齿轮的上方。由于正确的锥齿旋向与齿轮转向的设计,工作中大锥齿轮与偏心套的自重能有效地抵消部分大锥齿轮向上的轴向力,从而使得上止推轴承负荷大大减小,延长了零部件的使用寿命;

2、传动锥齿轮采用的是斜直齿圆锥齿轮。在加工能力允许的情况下,这种形式的锥齿轮传动比普通的直齿圆锥齿轮的传动能力提高约1.5~1.6倍,而加工费用是相同的。

破碎机结构的较大特点是具有调整主轴升降的活塞,其有两大作用:活塞内腔底部作为主轴球轴承的支承座,同时活塞内腔壁又是偏心套的回转中心。这种结构可以较多地减小机架下部的长度,降低主机的安装高度,从而减少安装成本。同时,由于主轴、偏心套及活塞均浸润在60kPa力左右的润滑油内,也有利于缓解构件之间的运动冲击。

圆锥破碎机

圆锥破碎机主轴中心线与主机架中心线的交角是由偏心套内孔的倾角形成的。这样,无论动锥衬板怎样上下变动,旋摆球半径与支承球半径都较为接近,有利于圆锥破碎机的平稳运转,也有利于提高球轴承的支承接触面积,可以减少球轴承的磨损。

该系列破碎机的另一个重要结构特点是其破碎腔型采取了使物料以自由落体方式通过的设计原理,为此,动锥摆动频率比同规格的国内机型高20%~30%,使其主电机功率增大,破碎产量提高,产品粒形得到改善。
